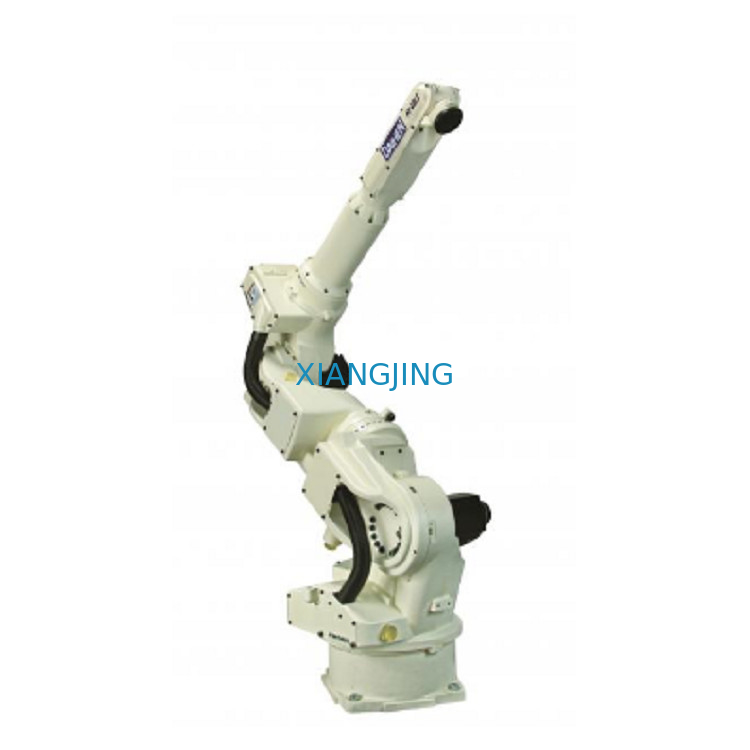

OTC utilizó el brazo DM350 Tig Welding Machines del robot del robot de soldadura FD-B4S 7 AXIS
Datos del producto:
| Lugar de origen: | Shangai, China |
| Nombre de la marca: | OTC |
| Certificación: | CE |
| Número de modelo: | FD-B4S |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | $25,000.00/sets 1-9 sets |
| Detalles de empaquetado: | wodden los cartones o cumpla los requisitos de clientes |
| Tiempo de entrega: | 6-8 semanas |
| Capacidad de la fuente: | 20 sistemas/sistemas por Mes |
|
Información detallada |
|||
| Garantía: | 1 año | Ayuda modificada para requisitos particulares: | OEM |
|---|---|---|---|
| Tipo: | Soplete, robot | Uso: | Para soldar con autógena |
| Modelo: | FD-B4S | Alcance: | el 1.4m |
| Carga útil: | 4kg | Repetibilidad RP (milímetros) de la posición: | 0,08 |
| hachas: | 7 | Nombre de producto: | Robot de soldadura de OTC |
| Tipo de la máquina: | robot de soldadura | Peso: | 189kg |
| Alta luz: | OTC utilizó el robot de soldadura FD-B4S,Brazo del robot del eje de FD-B4S 7,Soldadoras de DM350 tig |
||
Descripción de producto
brazo de soldadura robótico del robot del eje de FD-B4S 7 y sopletes para OTC con las soldadoras de DM350 tig en venta
| Especificación | Valor |
|---|---|
| Número de hachas | 7 |
| Capacidad de carga útil máxima | 4 kilogramos |
| Repetibilidad posicional | +/- 0,08 milímetros (nota 1) |
| Alcance horizontal | 1435m m |
| Alcance vertical | 2446m m |
| Capacidad de la impulsión | 3550W |
| Gama de trabajo, brazo, J1 (rotación) | +/- 170º |
| Gama de trabajo, brazo, J2 (un brazo más bajo) | -145º~+70º |
| Gama de trabajo, brazo, J3 (brazo superior) | -170°~ +142.6° |
| Gama de trabajo, muñeca, J4 (oscilación) | +/- 155° |
| Gama de trabajo, muñeca, J5 (doblez) | -45°~ +225° (nota 2) |
| Gama de trabajo, muñeca, J6 (torsión) | +/- 205° (nota 2) |
| Velocidad máxima, brazo, J1 (rotación) | 3,66 rad/s {210°/s} |
| Velocidad máxima, brazo, J2 (un brazo más bajo) | 3,66 rad/s {210°/s} |
| Velocidad máxima, brazo, J3 (brazo superior) | 3,66 rad/s {210°/s} |
| Velocidad máxima, muñeca, J4 (oscilación) | 7,33 rad/s {420°/s} |
| Velocidad máxima, muñeca, J5 (doblez) | 7,33 rad/s {420°/s} |
| Velocidad máxima, muñeca, J6 (torsión) | 10,5 rad/s {600°/s} |
| Carga de la muñeca, momento permisible, J4 (oscilación) | N*m 10,1 |
| Carga de la muñeca, momento permisible, J5 (doblez) | N*m 10,1 |
| Carga de la muñeca, momento permisible, J6 (torsión) | 2,94 N*m |
| Carga de la muñeca, momento de inercia permisible, J4 (oscilación) | 0,38 kg* m@2 |
| Carga de la muñeca, momento de inercia permisible, J5 (doblez) | 0,38 kilogramos *m^2 |
| Carga de la muñeca, momento de inercia permisible, J6 (torsión) | 0,03 kilogramos *m^2 |
| Superficie transversal de la operación del brazo | 2,57 m^2 x 340° |
| Condiciones ambientales | 0 ~ 45°C, 20 ~ derecho del 80% (ninguna condensación) |
| Masa | 189 kilogramos |
| Capacidad de carga útil del brazo superior | 10 kilogramos (nota 3) |
| Tipo de la instalación | Tipo del piso |
| Color de la pintura | Blanco (Munsell 10GY9/1) |
Nuestro FD-B4S, 7 eje, por-brazo, robot de la soldadura por arco es ideal para los espacios apretados del alcance corto y medio con zonas de soldadura apretadas. Resultados de un diseño del por-brazo en un manipulante delgado sin los cables o conductos exteriores para impedir el movimiento o gancho en difícilmente para alcanzar o áreas apretadas.
MANIPULANTE DEL ROBOT DE LA SOLDADURA POR ARCO
• La rotación del 7th-axis permite la evitación de interferencia sin el cambio de la posición y/o de la actitud de la herramienta del fin-de-brazo
• Mantiene el ángulo y la actitud óptimos de la herramienta del fin-de-brazo siempre, dando por resultado calidad de la soldadura y la facilidad aumentadas de la programación
• Ofrece una gama de trabajo ancha con un brazo independientemente articulado
• Conexión digital inconsútil con todas las fuentes de alimentación de soldadura de la marca de OTC DAIHEN
• El control de refrenamiento mejorado de la vibración proporciona el movimiento liso del robot
• Sensor mecánico incorporado del choque
• Sola tecnología de la fuente – todos los componentes son fabricados por OTC Daihen.
• Ayudas altamente versátiles del diseño la mayoría de los usos de soldadura
REGULADOR DEL ROBOT FD11
• Windows XP basó arquitectura abierta
• Capacidad de memoria grande y 40 entradas/40 señales de control de la salida
• Las funciones avanzadas del PLC permiten el diagrama de la escalera que corrige directamente con enseñan al colgante
• Las capacidades de la red – conecta con Ethernet, DeviceNet, y las conexiones de PROFIBUS (puede requerir el hardware adicional)
ENSEÑE AL COLGANTE
• Las exhibiciones del icono ayudan a la enseñanza rápida y fácil
• Pantalla a color de 640×480 VGA con la pantalla a color de la retroiluminación LED 65536
• la posición 3 permite el interruptor proporciona seguridad creciente
• la función de la Multi-pantalla permite que el usuario vea hasta 4 pantallas simultáneamente
• Función de ayuda en pantalla con los manuales completos de la instrucción
• Pantalla táctil estándar con la operación de rueda de avance
